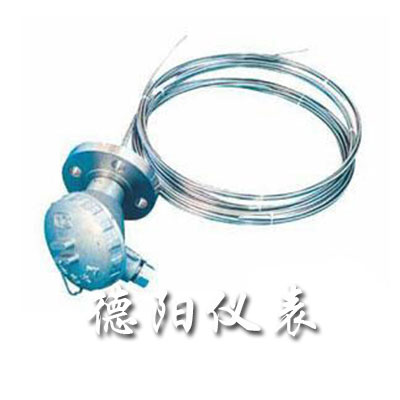

• 商品名稱：多點熱電偶
• 添加時間：2014-11-01 09:49:16
•

1、多點熱電偶應用
多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。廣泛應用于大化肥合成塔、存儲罐等裝置中。
2、多點熱電偶主要技術參數
電氣出口： M27X2 ， NPT3/4
熱熱響時間： ≤ 8S
偶絲直徑： Φ 3
防護等級： IP65
3、多點熱電偶型號及規格
型 號 分 度 號 測溫范圍℃ 測 溫 點 數 保護管材料
WRN-230D K 0-1000 2-12 GH3030
0-800 1Ci18Ni9Ni
WRE-230D E 0-600 1Ci18Ni9Ni
WRN-430D K 0-1000 GH3030
0-800 1Ci18Ni9Ni
WRE-430D E 0-600 Ci18Ni9Ni
1) 熱電偶 I 級按協議訂貨;
2) 保護管其余材質根據協議訂貨;
3) 外保護管用戶應自備
4、多點熱電偶安裝固定形式
固定螺紋
測溫點數 M D H h SW d
2—6 M27x2 ￠40 28 5 32 ￠20
7—12 M33x2 ￠48 33 5 36 ￠34
固定法蘭
測溫點數 D D1 D2 H do d
2—6 ￠105 ￠75 — 5 32 ￠20
7—12 ￠115 ￠85 — 5 36 ￠34
5、多點熱電偶選型須知
1) 型號
2) 分度號
3) 精度等級
4) 熱電偶點數
5) 安裝固定形式
6) 保護管材質
7) 長度或插入深度
