應用

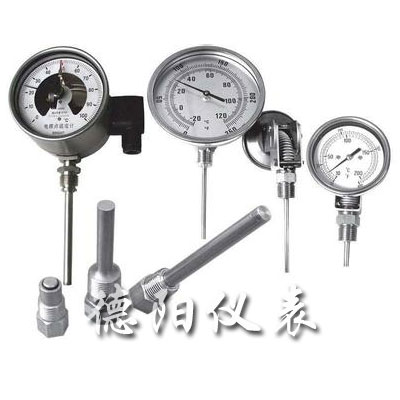

WSS熱套式雙金屬溫度計配合各式安裝套管,滿足不同壓力等級要求。可以直接測量各種過程中的-80~+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
技術參數
·標度盤公稱直徑:100、150
·精度等級:(1.0),1.5
·熱響應時間:≤40S
·防護等級:IP55
·連接尺寸:M20×1.5,NPT1/2
外形及尺寸
形式 |
D |
A |
B |
E |
d |
徑向型 |
105 |
23 |
73 |
- |
φ8 φ10 |
155 |
23 |
73 |
- |
||
軸向型 |
65 |
50 |
110 |
34 |
|
105 |
50 |
110 |
34 |
||
萬向型 |
105 |
23 |
178 |
120 |
|
155 |
23 |
178 |
120 |
||
電接點軸向 |
128 |
40 |
135 |
- |
|
電接點徑向型 |
128 |
72 |
150 |
42 |
|
電接點萬向型 |
128 |
40 |
175 |
98 |
型號及規格
型號 |
測溫范圍℃ |
精度等級 |
保護和材料 |
規格 |
公稱壓力 |
安裝固定裝置 |
WSS-403S |
-80~+40 -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500 |
1.5 |
1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
150 200 250 300 350 400 500 550 |
≤30Mpa |
螺紋連接式 |
WSS-503S |
||||||
WSS-413S |
||||||
WSS-513S |
||||||
WSS-483S |
||||||
WSS-583S |
||||||
WSSX-403S |
||||||
WSSX-413S |
||||||
WSSX-483S |
||||||
WSS-403L |
1.5-40Mpa* |
法蘭連接式 |
||||
WSS-503L |
||||||
WSS-413L |
||||||
WSS-513L |
||||||
WSS-483L |
||||||
WSS-583L |
||||||
WSSX-403S |
||||||
WSSX-413L |
||||||
WSSX-483L |
★:(1)可配各式安裝套管,熱安裝套管形式詳見TK07.01;
(2)保護管其余材質根據協議訂貨;
(3)打“*”表示公稱壓力根據法蘭壓力等級而定,詳見TK04.01
選型須知
(1)型號
(2)精度等級
(3)測溫范圍
(4)安裝固定形式
(5)熱安裝套管形式
(6)插入長度
例A:萬向型雙金屬溫度計,測溫范圍0-400℃,熱安裝套管TH01F,插入長300mm,WSS-83TH01F,0-400℃,L=300
