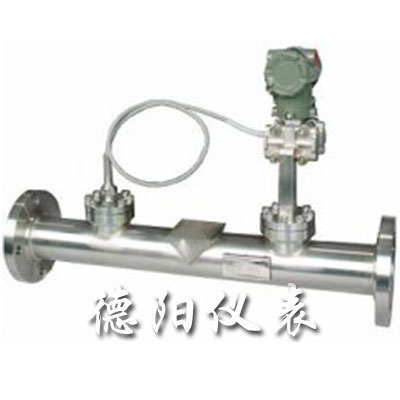

• 商品名稱：楔型流量計
• 添加時間：2014-09-02 10:06:55
•

 楔形流量計的檢測件，它是一塊V型的節流件，安裝在管道的上部，它的園滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體及臟污介質順利通過，不會在節流件上游側產生滯流。楔形孔板與其它的非標準節流裝置一樣，歷史悠久，使用穩定可靠。但由于至今楔形孔板仍未標準化，屬于非標準類節流裝置。因此其流出系數仍須***由實流校準來確定。
特點
由于楔形孔板結構獨特，可用于粘滯性液體的流量測量，粘度可高達500 mPa.S，如燃油、渣油、重油等。適用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量。雷諾數使用范圍寬廣，適用于極低的雷諾數（ReD=300），而雷諾數上限可達到106 以上。楔形流量傳感器無沉積、不堵塞，適用范圍廣，除應用于一般氣體、液體、蒸汽外，特別適用于高粘度、結晶混合液、臟污的液體及高含塵氣體的流量測量。長期運行精度高、穩定性好。楔型流量傳感器結構簡單、可靠、無可移動部件與易損部件。使用壽命長。
楔型流量計主要技術參數
▲流量測量范圍度：＞1:20
▲測量管徑：25~1000mm（超過范圍可特殊訂貨）。
▲測量精度： 0.5級，1級。
▲雷諾系數使用范圍：300~1x106。
▲測量液體粘度上限：500MPa.S。
▲工作壓力范圍：≤6.4MPa。
安裝連接方式：法蘭連接
焊接連接
▲工作環境溫度：-20-+70℃。
▲工作環境相對濕度：15~85%。
▲電源電壓：24V.DC。
1. 通訊方式：RS485。
楔型流量計注意事項
◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。
◆訂貨須知
訂貨時請詳細提供以下數據：
（1）被測介質
（2）***大、常用、***小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
（8）現場管道敷設情況和局部阻力件形式。
產品分類及結構
依照產品供貨范圍以及輸出信號的不同，楔形流量計可分為3類：
1 楔形傳感器
只提供差壓信號的形成部分（楔形裝置部份），不提供差壓變送器和流量顯示部分，輸出信號為差壓。由用戶自己進行其它配置。
楔形流量變送器
由楔形孔板流量傳感器和差壓變送器組成。有分體式安裝和一體式安裝兩種結構。
分體式楔形孔板流量變送器由獨立的楔形孔板流量傳感器和差壓變送器組成。楔形孔板流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。
一體式安裝是產品出廠時己將差壓變送器與楔形孔板連接成一體，用戶購買一體式楔形孔板流量變送器后，使用時不需再連接引壓管。但必需配接相應的流量計算器、壓力變送器和溫度變送器。
有分體式安裝和一體式安裝兩種結構：
分體式安裝由獨立的楔形孔板、差壓、壓力、溫度變送器、流量計算儀、截止閥等部份組合而成。各部份之間的連接組合由用戶自己完成。有防爆型及普通型兩種。
一體式安裝由智能顯示儀和楔形孔板裝置一道組成楔形孔板流量計。它自帶有高品質的差壓傳感器、壓力傳感器，熱電阻溫度傳感器。AW2003-型智能顯示儀不僅在差壓傳感器量程范圍自動適應，而且各種補償系數如：流出系數C、流束膨張系數ε等均進行在線計算，真正實現了擴大量程的同時保證計量的精度。采用大屏幕LCD同屏顯示累積流量、瞬時流量、瞬時壓力、瞬時溫度值，不用人工切換。4-20mA兩線制瞬時流量輸出.
